Głowica robocza
Wydajne elektrowrzeciono ze stali nierdzewnej o mocy 7,5 kW (10 KM).
Prędkość obrotowa 1500-12000 obr./min, regulowana falownikiem o mocy 7,5 kW.

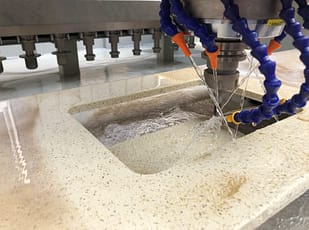

Zewnętrzne chłodzenie wodne za pomocą 4 zewnętrznych dysz wodnych.
Automatyczne sterowanie wodą i powietrzem.
Ruchy osi
Silniki serwo Weihong do ruchu w osiach X, Y i Z. Oś Y wyposażona jest w 2 serwosilniki.
Skoki osi: 1300 (oś X) * 800 (oś Y) * 400 (oś Z) mm.
Ruch w osiach X i Y odbywa się na nierdzewnych prowadnicach liniowych z zębatkami o wysokiej precyzji.
Ruch w osi Z odbywa się na śrubach ze stali hartowanej z łożyskami kulkowymi.
Automatyczne, centralne smarowanie.
Automatyczna zmieniarka narzędzi
Automatyczna wymiana narzędzi za pomocą pompy próżniowej.

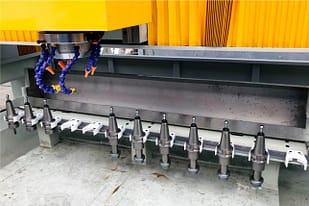

Magazyn narzędzi z 11 stanowiskami, od wiercenia do polerowania, z tyłu stołu.
Uchwyty narzędziowe BT 40 ze stali nierdzewnej.
Konsola sterownicza
Wykorzystuje system operacyjny CNC Weihong NCStudio.
Oprogramowanie jest przyjazne dla
użytkownika i wygodne.
Możliwość importowania plików CAD.
W pełni dostępne oprogramowanie.
Zdalna pomoc techniczna poprzez połączenie sieciowe.
Konstrukcja maszyny i stół roboczy
Stalowa rama monoblokowa.
Wymiary maszyny: 2850 x 2250 x 2300 mm
Waga: 1800 kg
Wymiary wycięcia: 1300 x 800 mm
Wykończenie krawędzi: 1100 x 600 mm.
Stół ma wymiary 1500 x 1000 mm, wykonany z blachy aluminiowej o grubości 20 mm, kalibrowanej przez maszynę.

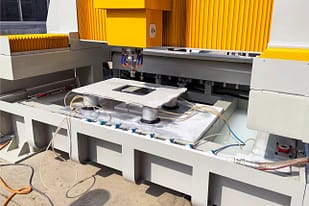

System próżniowy
1 zestaw pompy próżniowej z wysokowydajnym systemem Vent i łatwą konserwacją.

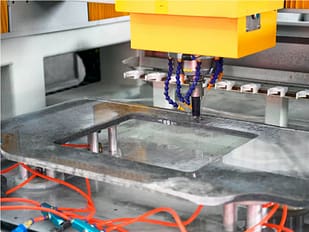

Rozdzielacz próżniowy do podłączenia 8 przyssawek (4 szt. o średnicy 165 mm, 4 szt. o średnicy 90mm) w celu unieruchomienia kamienia podczas pracy.
Parametry Techniczne:
| Parametr | Wartość | Jednostka |
|---|---|---|
| Długość robocza Oś X | 1300 | mm |
| Długość robocza Oś Y | 800 | mm |
| Skok osi Z | 400 | mm |
| Max. grubość materiału | 50 | mm |
| Max. rozmiar obróbki | 1100 x 600 | mm |
| Max. Obroty wrzeciona | 1200 | rpm |
| Moc wrzeciona | 7,5 | kW |
| Mocowanie narzędzia | BT 40 | – |
| Chłodzenie wodą narzędzia | zewnętrzne | – |
| Dokładność pracy | 0,2 | mm |
| Max. Prędkość oś X i Y | 8 | m/min |
| Max. Prędkość oś Z | 8 | m/min |
| Ilość miejsc w magazynie | 11 | – |
| Kod programu | G kod | – |
| Moc całkowita | 10 | kW |
| Waga maszyny | 1800 | kg |
| Wymiary maszyny | 2850L * 2250W * 2300 H | – |
Wymagane przyłącza:
Zasilanie elektryczne 380 V, 50 Hz, 3 fazy.
Ciśnienie pneumatyczne 6-10 barów.
Sprężone powietrze 150 l/min.
Sprężarka o mocy minimum 4 kW.
Zalecany zbiornik 300 l.
Wymaga podłączenia do sieci wodociągowej.
Minimalna wydajność 20 l/min, ciśnienie minimum 2 bary.
Konfiguracja maszyny:
Kompletna maszyna, w tym magazyn narzędzi z 11 stanowiskami.
11 szt. uchwytów narzędziowych BT 40 ze stali nierdzewnej.
Konsola sterownicza i autoryzowane oprogramowanie.
1 zestaw pompy próżniowej z recyklingiem wody i 8 sztuk przyssawek.
Opcje nie zawarte w maszynie standardowej:
System mocowania wózka i wózek transportowy.
Służy do szybkiego pozycjonowania kamienia.
Wózek z kołami, który umożliwia podtrzymywanie i transport płyt.
Wózek i płytę można szybko podnieść i zamocować za pomocą 4 tłoków na maszynie podczas obróbki.
